標準O形圈密封的尺寸、溝槽以及壓縮率

　　O形橡膠密封圈的密封組合元件有很多個，今天為大J介紹關于密封中的“輔助密封圈”的設計要求以及分類等，旭麗橡塑小編告訴你輔助密封圈包括動環輔助密封圈和靜環輔助密封圈，它們分別構成環與軸、靜環與壓蓋之間的密封效果。由于密封圈的材料具有彈性，能對密封環彈性支撐作用，并對密封端面的歪斜和軸的振動有的補償和吸震的效果。也因此可提高密封端面的結合度。在密封端面磨損后，在彈簧作用下，輔助密封圈會隨補償環沿軸向作微小的補償移動。

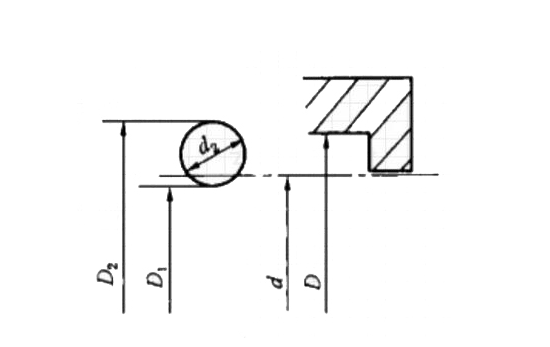

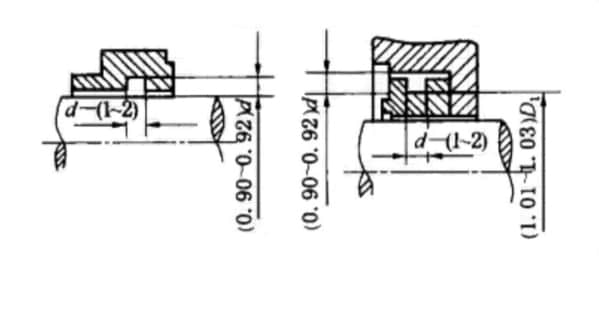

　　O形橡膠密封圈的大小必須與密封部位的有關尺寸相適應，在圖1我們不難看出O形橡膠密封圈的與相關部位的尺寸位置。而O形密封圈在采用徑向壓軸的安裝方式后的壓縮量應該要適當，用壓縮率來表示，普通的O形橡膠密封圈的壓縮率取截面直徑的5%-10%，對密封軸的過盈量為1%-3%。我們例出相關O形密封圈的尺寸及壓縮率推薦值作為參考標準(圖1所示)。O形橡膠密封圈的壓紋率是靠控制密封圈安裝溝槽的尺寸保證的，圖2我們畫出了其密封的安裝溝槽的尺寸作為參考。

　　O形橡膠密封圈的尺寸及壓縮率的推薦值表


　　以上是對“標準O形圈密封的尺寸、溝槽以及壓縮率”知識解說，希望能幫助到大J，如有其他O型密封圈或相關問題，歡迎電話咨詢!
