目前，液壓系統中的密封性能基本都是通過橡膠密封件來保證的，O型橡膠密封圈由于具有、結構簡單及安裝方便等優點而廣泛應用于液壓系統中。G內外學者對O型圈密封性能的研究主要是基于理想表面形貌展開的，實際表面形貌對O型圈密封性能的影響還未有研究報道。

　　有限元分析軟件ABAQUS，針對三種典型的非理想形貌(錯模、分模扯縮、分模飛邊表面缺陷)的O型圈建立了二維軸對稱有限元計算模型，在不同密封間隙以及不同介質壓力的工作狀態下，對其安裝和工作過程中的變形、內部等效應力、接觸壓力分布等影響密封結構密封性能的參數進行了分析。并將結果與理想形貌的O型圈工作狀態下對應參數進行了對比。

　　一、幾何模型的建立

　　設計如圖1所示的典型平面靜密封結構，密封圈尺寸：272×5.3(GJ標準ISO 3601/1)，具體密封結構參數見表1

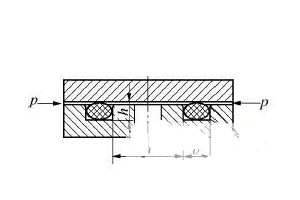

　　圖1 典型平面靜密封結構

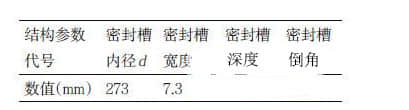

　　表1 密封結構參數

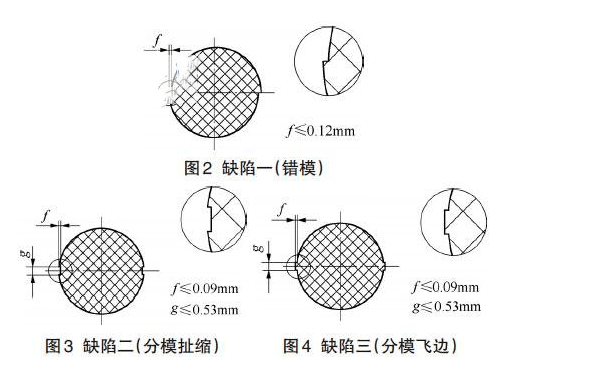

　　根據密封圈的截面尺寸，結合工程實際生產中Z常見的O形圈表面缺陷，并參考滿足質量要求的三種表面缺陷Z大允許偏差，建立如圖2、圖3、圖4所示幾何模型。

　　二、結論

　　通過對帶表面缺陷的O型圈的仿真分析，并與理想形貌O型圈的計算結果作對比，獲得如下主要結論和發現：

　　(1)非理想形貌O型圈在受擠壓的狀態下，一般均能滿足接觸壓力大于介質壓力的密封條件，所以主要依據Von Mises應力分布與Z大Von Mises應力值來判斷密封性能的好壞，根據Z大Von Mises應力值的位置判斷密封圈易損位置。

　　(2)3種典型缺陷類型下，O型圈內部Z大Von Mis?es分布位置不同，其中錯模和分模飛邊模型下的Z大接觸應力位置分布在缺陷附近，而分模扯縮狀態下的Z大Von Mises應力分布點和理想形貌下的分布基本一致。

　　(3)在缺陷分模飛邊的狀態下，其Von Mises應力變動Z大，并且遠高于理想形貌下的對應值，所以生產過程中應該盡量避免此類缺陷的出現。
